Características do fluxo da válvula

Tianjin Tanggu-Seal Valve Co., Ltd (TWS Valve Co., LTD)
Tianjin ， China
14 de agosto de 2023
Web: www.water-sealvalve.com

As características das características do fluxo da válvula e as características do fluxo da válvula de classificação estão na válvula nas duas extremidades da diferença de pressão permanece condições constantes, o fluxo médio através do fluxo relativo da válvula e sua abertura entre a relação entre as características do fluxo da válvula é um importante indicador e parâmetros técnicos no processo de aplicação da válvula para fazer a seleção correta tem um significado muito importante.

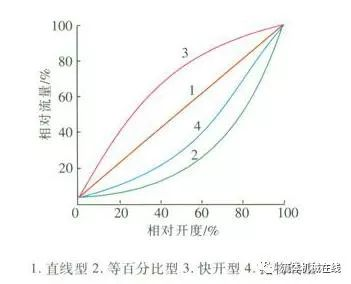

A característica do fluxo da válvula pode ser definida como: o fluxo relativo do meio controlado através da válvula e a relação entre a abertura relativa (deslocamento relativo) da válvula e a válvula é chamada de característica de fluxo da válvula reguladora. De um modo geral, é dividido em quatro tipos: linha reta, porcentagem igual (logaritmo), parábola e aberto rápido! A descrição e vantagens específicas são as seguintes:

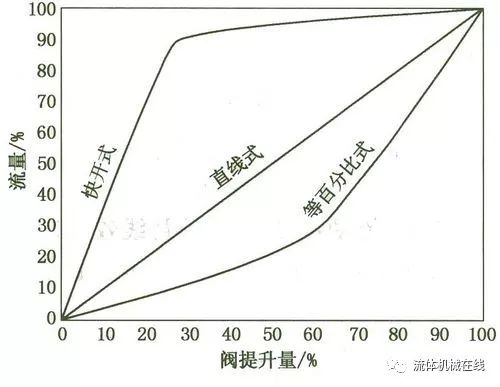

Primeiro, a característica linear refere -se à relação linear entre a taxa de fluxo relativa da válvula e a abertura relativa, ou seja, a constante da alteração do fluxo causada pela alteração da abertura da unidade. A viagem relativa das características lineares está em uma relação de linha reta com a taxa de fluxo relativa. A mudança na taxa de fluxo causada pela mudança de acidente vascular cerebral é constante. Quando a taxa de fluxo é grande, o valor relativo da taxa de fluxo muda pequeno e a taxa de fluxo é pequena, o valor relativo da taxa de fluxo muda bastante.

Segundo, a característica percentual igual (logaritmo) significa que a alteração relativa do fluxo causada pela alteração da abertura da unidade é proporcional à vazão relativa do ponto, ou seja, o coeficiente de amplificação da válvula de controle está mudando e aumenta com o aumento do fluxo relativo. O acidente vascular cerebral relativo e o fluxo relativo de características percentuais iguais não estão em uma relação linear, e a alteração no fluxo causada pela alteração do acidente vascular cerebral em cada ponto do acidente vascular cerebral é proporcional à vazão neste momento, e a porcentagem de mudança de fluxo é igual. Portanto, sua vantagem é que a taxa de fluxo é pequena, a troca de fluxo é pequena e, quando o fluxo é grande, a taxa de fluxo muda muito, ou seja, ela tem a mesma precisão de ajuste em diferentes aberturas.

Terceiro, a característica parabólica refere -se à mudança relativa do fluxo causada pela alteração da abertura relativa da unidade em proporção direta à raiz quadrada do valor de fluxo relativo deste ponto. A taxa de fluxo varia proporcionalmente aos dois lados do acidente vascular cerebral, com características aproximadamente intermediárias das características de porcentagem linear e igual.

Quarto, a característica rápida do fluxo de abertura refere -se ao fluxo maior quando a abertura é pequena, com o aumento da abertura, a taxa de fluxo pode chegar em breve ao máximo e, em seguida, aumentar a abertura, a troca de fluxo é muito pequena, por isso é chamada de característica rápida de abertura.

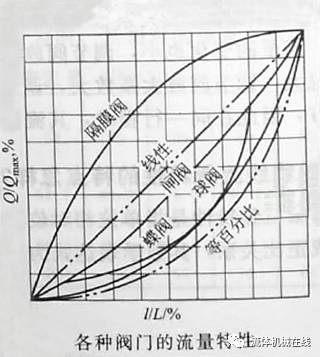

As características do fluxo das válvulas do diafragma estão próximas das características rápidas de abertura, as características do fluxo das válvulas de borboleta estão próximas das características percentuais iguais, as características do fluxo das válvulas de porta são características lineares, as características de fluxo das válvulas de esferas são linhas retas no estágio de abertura e fechamento médio e características de percentagem igual na abertura do meio.

Em geral, válvulas de bola eválvulas de borboletaGeralmente não são usados ​​para ajuste, se usado para ajuste, mas também no caso de uma pequena abertura para desempenhar um papel na regulação, geralmente pode ser classificada como um tipo de abertura rápido, e o real como uma regulação da maioria da válvula básica do globo, o processamento da cabeça da válvula em um cone parabólico, basicamente, o sférico, etc.
