O que é “polegada”: Polegada (“”) é uma unidade de especificação comum para o sistema americano, como tubos de aço, válvulas, flanges, curvas, bombas, conexões em T, etc., como por exemplo, a especificação de 10″.
Polegadaes (Polegada, abreviada como pol.) significa polegar em holandês, e uma polegada é o comprimento de um polegar. Claro, o comprimento do polegar humano também varia. No século XIV, o rei Eduardo II estabeleceu a "polegada legal padrão".
É estipulado que o comprimento dos três maiores grãos selecionados do meio da espiga de cevada e dispostos em fila seja de uma polegada.
Geralmente, 1 polegada = 2,54 cm = 25,4 mm
O que é DN: DN é uma unidade de especificação comumente usada nos sistemas chinês e europeu. Também é uma especificação para identificar tubos, válvulas, flanges, conexões de tubos e bombas, como DN250.
DN refere-se ao diâmetro nominal do tubo (também conhecido como diâmetro nominal). Observe: este não é o diâmetro externo nem o diâmetro interno, mas sim a média entre o diâmetro externo e o diâmetro interno, denominada diâmetro interno médio.
O que é Φ: Φ é uma unidade geral que se refere ao diâmetro externo de tubos, curvas, barras de aço redondas e outros materiais. Também pode ser entendido como diâmetro. Por exemplo, Φ609,6mm refere-se a um diâmetro externo de 609,6mm.
Agora que já descobrimos o que essas três unidades representam, qual é a conexão entre elas?
Em primeiro lugar, “O significado de “DN” é quase o mesmo que o de DN, basicamente significa o diâmetro nominal, indicando o tamanho desta especificação, e Φ serve para combinar os dois.
Por exemplo: se um tubo de aço tem DN600 e o mesmo tubo de aço é marcado em polegadas, ele passa a ter 24 polegadas. Existe alguma relação entre os dois?
Sim, a resposta é sim! A polegada padrão é a multiplicação direta do número inteiro por 25, que é igual a DN, como por exemplo, 1″*25=DN25, 2″*25=50, 4″*25=DN100 e assim por diante.
Claro, existem também outras variações, como 3″*25=75, arredondado para o DN80 mais próximo, e algumas polegadas com ponto e vírgula ou casas decimais, como 1/2″, 3/4″, 1-1/4″, 1-1/2″, 2-1/2″, 3-1/2″, etc. Essas não podem ser calculadas dessa forma, mas o cálculo é basicamente o mesmo, ou seja, o valor especificado:

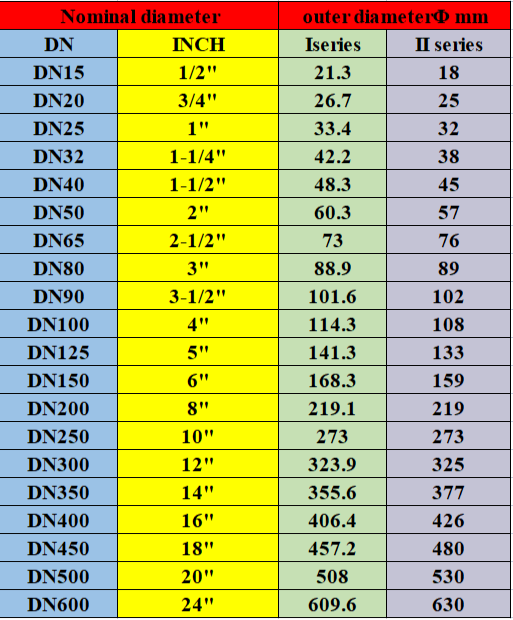

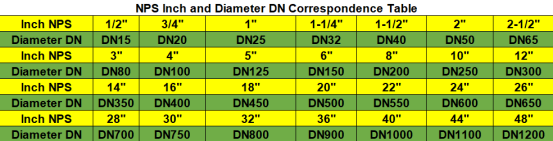

1/2″=DN15 3/4″=DN20 1-1/4″=DN32 1-1/2″=DN40 2-1/2″=DN65 3-1/2″=DN90
Data da publicação: 10 de março de 2022
